产品介绍

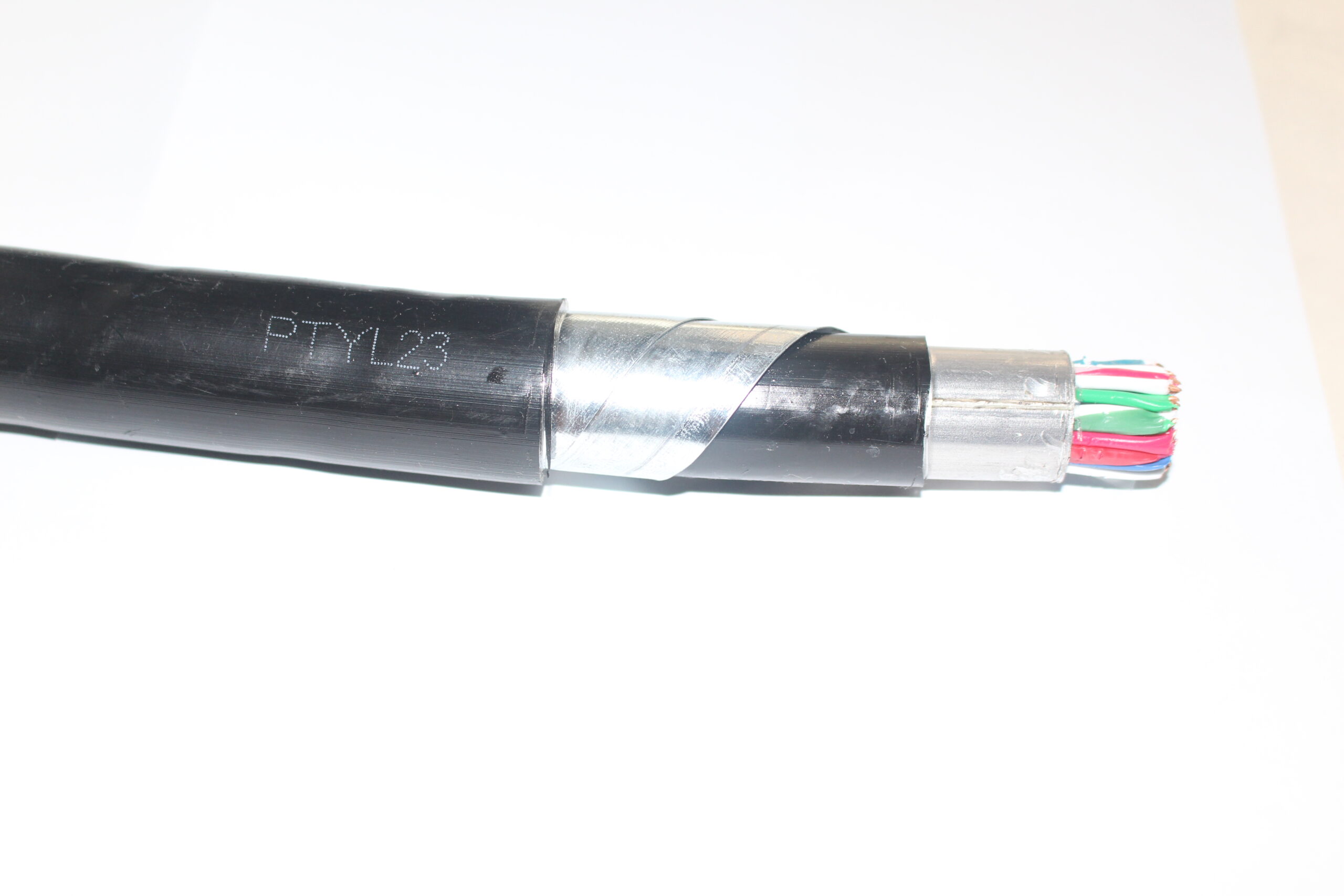

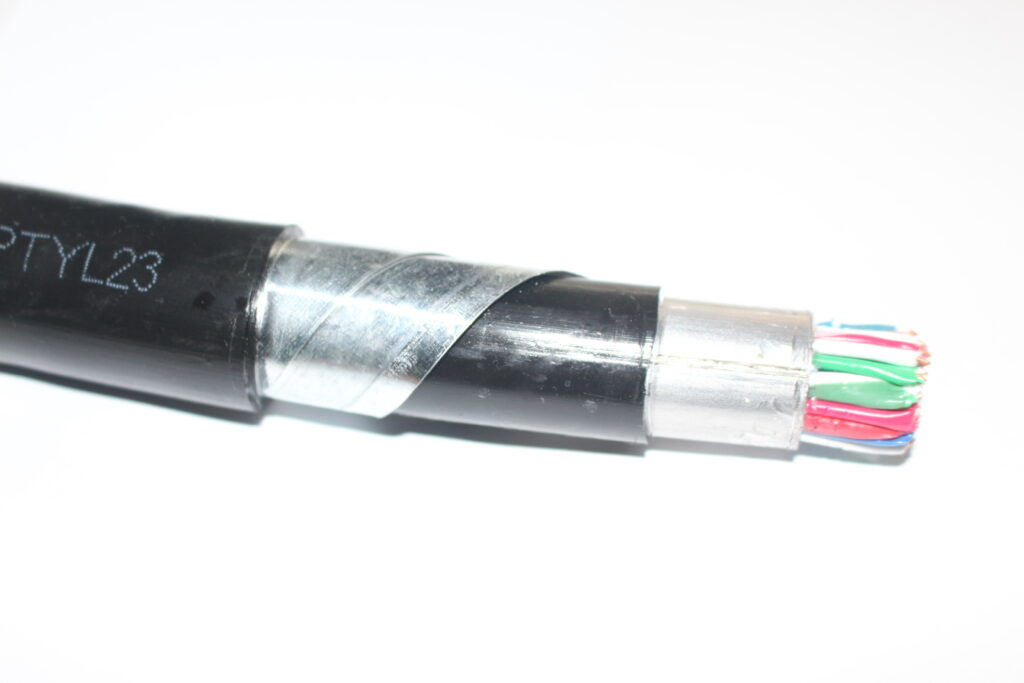

PTYL23 为聚乙烯绝缘、铝护套、双钢带铠装、聚乙烯外护套铁路信号电缆，符合 TB/T 2476.4-2017《铁路信号电缆 第4部分：铝护套铁路信号电缆》标准。结构由内至外依次为：高纯度无氧铜导体 → 聚乙烯（PE）绝缘 → 铝护套（纵包轧纹氩弧焊接密封）→ 双层镀锌钢带铠装 → 黑色聚乙烯外护套。
其中「L」代表金属铝护套，区别于 PTYA23 的铝塑复合护套——铝护套为连续金属密封结构，兼具径向防水与电磁屏蔽双重功能。
线组结构与色谱标准
电缆芯数覆盖 4、6、8、9、12、14、16、19、21、24、28、30、33、37、42、44、48、52、56、61 芯共 16 个规格，导体标称直径 1.0mm。绝缘线芯采用红、白、蓝、绿四色，星形四线组中红/白为一对工作线（编号 1、2），蓝/绿为另一对工作线（编号 3、4）。7 芯以上电缆每层设置红、绿两根标志线芯，相邻层绞合方向相反，外层绞合方向为右向。
电气与屏蔽性能
● 额定电压：交流 500V 或直流 1000V 及以下；
● 导体直流电阻（20℃）：≤18.3Ω/km（1.0mm²）；
● 绝缘电阻：≥5000MΩ·km；
● 屏蔽系数：铝护套 ≤0.3，远优于综合护套 ≤0.8，可有效抵御电气化铁路 25kV 接触网强电磁干扰；
● 工频耐压：芯-芯 1000V/2min，芯-铝护套 2000V/2min 无击穿。
敷设与安装技术要求
● 环境温度：使用温度 -40℃～+60℃，敷设温度不低于 -20℃；
● 弯曲半径：不小于电缆外径的 15 倍；
● 敷设方式：可直埋、穿管或隧道敷设，直埋深度区间 ≥1.2m、站内 ≥0.7m；
● 接地要求：铝护套采用单点接地，接地电阻 ≤4Ω；铠装层接地电阻区间 ≤10Ω、站内 ≤4Ω；
● 安全间距：与电力电缆平行敷设间距 ≥0.3m，交叉垂直净距 ≥0.5m。
适用场景
PTYL23 专为高铁、重载电气化铁路、变电所附近及强干扰隧道等严苛环境设计，适用于自动闭塞、联锁系统、列控中心设备连接等核心信号回路，其铝护套的密封性与屏蔽性能使其成为强电磁干扰区段的首选型号。
